2-1)핵심 키워드

이더넷/ IEEE 802.3/ 이더넷 프레임/ MAC 주소



통신 매체 표기형태



①전송 속도

②BASE: 변조타입 비트신호로 변환된 데이터를 통신 매체로 전송하는 방법

③추가 특성

EX> 전송 가능한 최대 거리, 물리계층 인코딩 방식이 명시 되기도 한다.



통신 매체 종류



트위스디드 페어 케이블: 구리선을 이용한 케이블





이더넷 프레임

:데이터 링크 계층에서 주고 받는 프레임형식

:상위 계층에서 전달받은 정보 + 헤더+트레일러를 추가 하는 캡술화 과정을 통해 생성된다.



-이더넷 프레임 헤더 구성요소

    프리앰블, 수신지MAC 주소, 송신지 MAC 주소, 타입/길이

- 페이로드 구송요소

   데이터

-트레일러 구성요소

   FCS



단어뜻:

프리앰블: 이더넷 프레임의 시작 8바이트 크기의 정보, 송신지와 수신지 간의 동기화를 위해 사용하는 정보

MAC 주소: 물리적 주소, 네트워크 인터페이스별로 부여되는 6바이트 길이의 주소



2-2)핵심포인트

NIC/ 트위스티드 페어 케이블/광섬유 케이블(싱글모드/멀티모드)



NIC

호스트와 유무선 통신 매체를 연결하고 변환을 담당하는 네트워크 장치

광섬유 케이블

빛을 통해 정보를 주고받는 케이블

싱글모드 광섬유: 코어의 8~10

신호 손실이 적어서 장거리 전송에 적합







2-3) 핵심 키워드

허브/ 반이중 모드/ 콜리전 도메인/ CSMA/CD



CSMA/CD 프로토콜

메시지 전송전

1. 전송이 가능한 상태인지 확인

2. 다른 호스트가 전송중이지 않을때

3. 충돌이 발생했으면 대기한 후에 다시 전송

(충돌이 발생하는 이유: 허브가 반이중 모드로 통신하기 때문이다)



2-4) 핵심 키워드

스위치/ VLAN



스위치

데이터 링크 계층의 네트워크 장비(L2 스위치)



스위치의 특징

-MAC 주소학습: 특정 포트와 해당 포트에 연결된 호스트의 MAC 주소와의 관계를 기억하여 원하는 호스트에만 프레임을 전달할수 있다.

-플러딩:허브처럼 송신지 포트를 제외한 모든 포트로 프레임을 전송

-필터링: 전달 받은 프레임을 어디로 보낼지 유무를 조절하는 스위치의 기능

-포워딩: 전송이 될 포트에 프레임을 내보내는것

-에이징: MAC 주소 테이블에 등록된 특정 포트에서 일정 시간동안 프레임을 전송받지 못하면 항목 삭제됨



VLAN

가상의 LAN

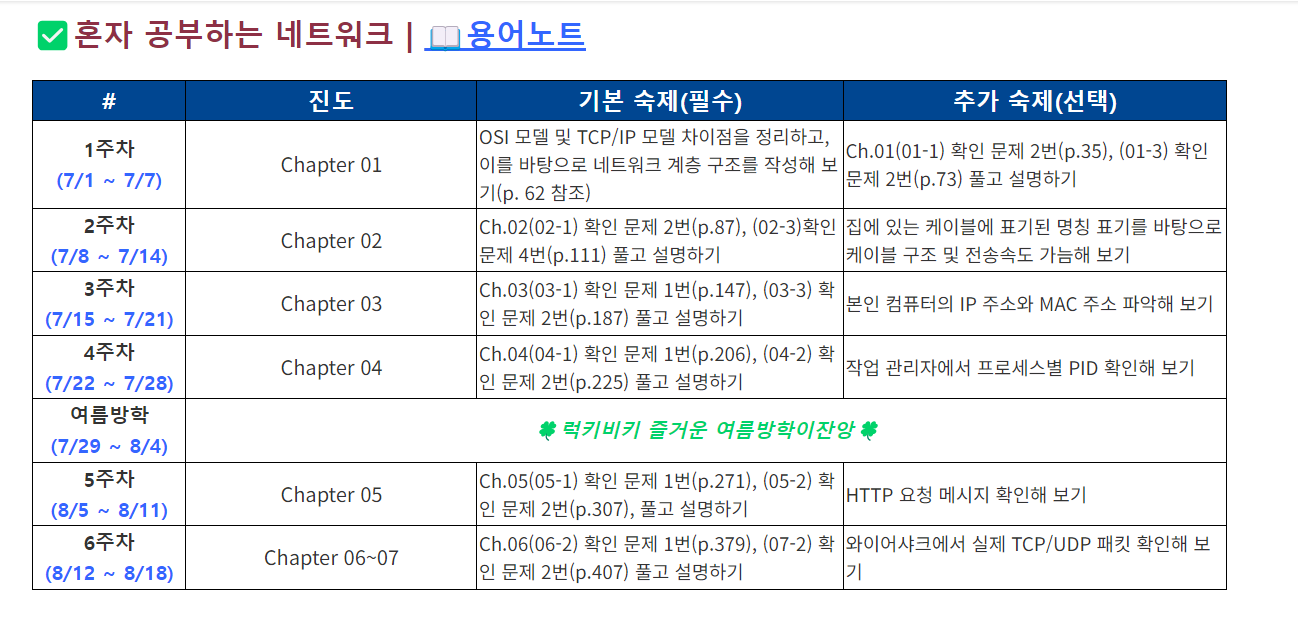

기본숙제(필수)

2. ㄱ. 프리앰블

    ㄴ.송신지 MAC 주소

    ㄷ. FCS

P.111

4. ①CS-> 캐리어 감지

②MA-> 다중 접근

③CD-> 충돌 검출
